武钢集团鄂钢合金型材厂工艺技术及设备
2008-12-22 15:00:49
鄂钢合金型材厂生产线于2002年初开始设计，2002年10月28日破土动工，2003年12月26日竣工投产，历时14个月。该工程总投资约2.5亿元，年设计产量50万t，坯料尺寸为：150mm×150mm×9000mm，200mm×200mm×9000mm，240mm×240mm×9000mm，最高设计轧制速度18m/s。产品规格为Φ20mm-Φ130mm圆钢，Φ20mm-Φ50mm螺蚊钢，厚度60 -120mm，宽度60 -120mm的弹簧扁钢。生产的钢种以优质合金钢为主，如20Cr，40Cr，20CrMoTi，35CrMo，42MnMo及60Si2Mn等；其它普碳、优碳、低合金为辅，如Q195-Q235，45#-60#碳结钢等；合金钢比要大于50%。产品质量全部适用于公司内控标准(内控标准严于国家标准)。
坯料运输，采用热送热装的新工艺。加热炉采用全步进梁通道内置蓄热式，坯料采用曲柄式上料台架。直流变频调速炉外输入，炉内输出辊道，空气、煤气双预热，进出坯料、加热燃烧过程，全部计算机操作及监控。燃料使用高炉煤气或高焦炉混合煤气，其配比大于6：1，热值在1350kCa1为最佳状态。
轧机设备设计22架，其中含美国Morgan减定径机组4架，全线采用平立交替无扭轧制。粗轧机组8架，其中Φ750mm 2架，Φ650mm 3架，Φ550mm 3架；中轧机组4架，其中Φ550mm 1架，Φ450mm 3架；精轧机组6架，其中Φ450mm 2架，Φ350mm 4架；减定径机组4架，其中Φ360mm 2架，Φ320mm 2架。轧线18架轧机均采用直流单机驱动调速，全线配有3台飞剪，其中1#，2#飞剪为国内设计制造，3#飞剪为国外引进。减定径机组采用3台1200kW直流电机驱动，并配备有水冷控温轧制系统。全线设置活套6台，其中精轧机组设5台，减定径机组前设1台。
冷床收集装置反映了该线的布置特点，在12架轧机、2#飞剪后，设置大棒冷床及收集装置，主要为生产Φ60mm-Φ130mm的大棒元钢设计；在减定径机组后设3#飞剪，并设置小棒冷床及收集装置。分别配置了2台Φ1800mm热锯机和1台850t纵剪机，作为切断或定尺使用。在两套收集装置内，分别安装了西马克生产的计数器装置。全线的工艺流程见图1。

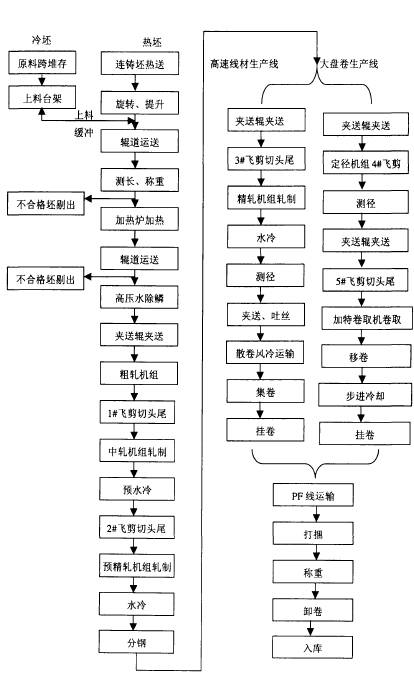

图1：生产线工艺流程
表1：1-18#轧机的主要性能参数
|
机架号 |
轧机型式 |
轧机名称 |
轧辊尺寸 (mm) |
辊颈尺寸 (mm) |
最大工作中心距 (mm) |
电机功率 (kW) |
转数 |
速比 |
电机型式 |
|
1H |
短应力线 |
Φ750 |
800/680*760 |
340 |
830 |
600 |
0-600-1300 |
131.147 |
DC |
|
2V |
短应力线 |
Φ750 |
800/680*760 |
340 |
830 |
600 |
0-600-1300 |
109.15 |
DC |
|
3H |
短应力线 |
Φ650 |
700/630*750 |
300 |
730 |
600 |
0-600-1300 |
98.222 |
DC |
|
4V |
短应力线 |
Φ650 |
700/630*750 |
300 |
730 |
600 |
0-600-1300 |
76.844 |
DC |
|
5H |
短应力线 |
Φ650 |
700/630*750 |
300 |
730 |
700 |
0-600-1300 |
62.556 |
DC |
|
6V |
短应力线 |
Φ550 |
610/520*760 |
280 |
630 |
600 |
0-600-1300 |
40.187 |
DC |
|
7H |
短应力线 |
Φ550 |
610/520*760 |
280 |
630 |
700 |
0-600-1300 |
32.338 |
DC |
|
8V |
短应力线 |
Φ550 |
610/520*760 |
280 |
630 |
600 |
0-600-1300 |
24.991 |
DC |
|
8V |
短应力线 |
Φ550 |
610/520*760 |
280 |
630 |
700 |
0-600-1300 |
19.175 |
DC |
|
10V |
短应力线 |
Φ450 |
475/405*680 |
230 |
500 |
700 |
0-600-1300 |
12.05 |
DC |
|
11H |
短应力线 |
Φ450 |
475/405*680 |
230 |
500 |
700 |
0-600-1300 |
8.88 |
DC |
|
12V |
短应力线 |
Φ450 |
475/405*680 |
230 |
500 |
700 |
0-600-1300 |
7.14 |
DC |
|
13H |
短应力线 |
Φ450 |
475/405*680 |
230 |
500 |
700 |
0-600-1300 |
5.86 |
DC |
|
14V |
短应力线 |
Φ450 |
475/405*680 |
230 |
500 |
700 |
0-600-1300 |
4.786 |
DC |
|
15H |
短应力线 |
Φ350 |
370/320*650 |
200 |
400 |
900 |
0-600-1300 |
2.684 |
DC |
|
16H/V |
短应力线 |
Φ350 |
370/320*650 |
200 |
400 |
900 |
0-600-1300 |
2.452 |
DC |
|
17H |
短应力线 |
Φ350 |
370/320*650 |
200 |
400 |
900 |
0-600-1300 |
1.875 |
DC |
|
18H/V |
短应力线 |
Φ350 |
370/320*650 |
200 |
400 |
900 |
0-600-1300 |
1.344 |
DC |
表2：减定径机的主要性能参数
|
机架号 |
轧机型式 |
轧机规格 |
轧辊尺寸(mm ) |
电机功率(kW) |
转数(r/min) |
|
19V |
减径机 |
Φ360 |
386/338*130 |
1200 |
0-700-1400 |
|
20H |
减径机 |
Φ360 |
386/338*130 |
1200 |
0-700-1400 |
|
21 |
定径机 |
Φ320 |
343/303*130 |
1200 |
0-700-1400 |
|
22 |
定径机 |
Φ320 |
343/303*130 |
1200 |
0-700-1400 |
TNC编辑部整理
