重钢新区RH干式真空系统技术研发
2013-01-17 17:15:05
重钢炼钢厂210t RH是世界首套采用干式真空系统作为真空获得设备的大型装置， 2010年6月25日热试车一次性成功。
1、重钢炼钢厂自主开发的关键技术
◎开发出干式真空系统与RH工艺匹配的控制程序，并成功应用于RH本处理、轻处理、深脱碳处理、升温处理模式中；
◎开发RH顶枪吹氧功能，解决了干式真空系统对吹氧期间高温、高CO含氧烟气的适应性问题，现用于深脱碳和钢水升温；
◎已开发真空槽内加入脱硫剂对钢水脱硫工艺，且可满足干式真空系统对粉尘含量的苛刻要求。
◎开发RH控氮工艺，针对含氮钢可将氮含量控制在目标值±5ppm范围内。
2、重钢干式真空系统关键指标
对干式真空系统的抽气能力进行测试，可达到与蒸汽泵同等效果。
|
项目
|
干式真空系统
|
蒸汽泵系统
|
|
极限真空度（pa）
|
18
|
20
|
|
从大气到67pa时间（min）
|
4.2-4.5，平均4.34
|
≤4.5
|
3、重钢炼钢厂RH冶金效果
●脱氢效果

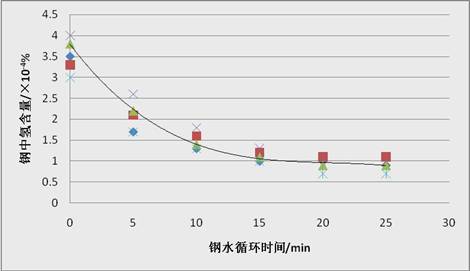

真空度≤266pa，在初始氢含量≤4ppm时，钢水循环10min钢水中氢含量已≤2ppm，在循环时间15min时可达到1.5ppm以下；最低可至0.7ppm，平均1.12ppm。
●脱碳效果
当钢水初始碳含量250-350ppm、初始氧含量500-600ppm，真空度≤266pa情况下，循环15min钢水中碳含量可达30ppm以下，循环20min可达15ppm以下，最低可达9ppm。
●脱氮效果
以低碳低硅钢为例，RH进站氮含量均≤40ppm，在此前提下脱氮效率28.13%。
|
项目
|
RH进站氮含量ppm
|
RH出站氮含量ppm
|
脱氮量ppm
|
RH脱氮率/%
|
|
最大值
|
39
|
32
|
11
|
35.4
|
|
最小值
|
16
|
9
|
2
|
4.6
|
|
平均值
|
24.5
|
17.6
|
6.9
|
28.13
|
●钢水洁净度
本处理氢平均1.12 ppm，氮平均22ppm，[T].O： 8-30ppm；轻处理、低碳钢处理：氮含量平均25ppm，[T].O： 15-35ppm。
●后序问题
在重钢RH运行半年后，随着RH功能及新产品的开发，出现过滤器内布袋被烧及真空泵体温度过高报警的现象，一度严重影响RH生产，经过大量跟踪与摸索并采取相关措施后，已得以解决。
收稿时间：2012年7月
来源：重钢
